Asus ROG Ryujin 360 Review

Voordat ik begin met het schrijven van deze review, wil ik Asus bedanken voor het uitlenen van deze koeler.

Steeds vaker brengen fabrikanten producten uit in voor hun onbekende categorieën. MSI brengt koelers uit, Gigabyte begint ineens aan monitoren en geheugen en van Dell zou je niet zo snel Gaming muizen verwachten. Uiteraard wilt elke fabrikant een graantje meepikken in de Gaming scene die nog steeds heel groot is. Ook Asus doet hier aan mee en geef ze eens ongelijk.

Op CES 2018 liet Asus een waterkoeler concept zien wat nog geen enkele fabrikant op de markt had gezet. Een koeler met een OLED schermpje ingebouwd. Op dit schermpje is het mogelijk temperaturen en voltages te tonen, maar ook afbeeldingen en zelfs gifjes kunnen weergegeven worden. De eerste twee opties zijn handig voor de overklokkers die gebruik maken van AIO koeling, de laatste twee opties zijn dan weer leuk voor de enthousiastelingen. Verder is er natuurlijk verlichting aanwezig.

De prijs op het moment van schrijven begint de prijs maar liefst bij €240,=, wat een aardige prijs is voor een waterkoeler. Maar kan Asus hier mee weg komen? Je gaat het lezen in deze review!

Terug naar boven

Tijd om eens een blik te werpen op de specificaties van deze koeler.


Asus heeft deze koeler eigenlijk best goed bedacht. Kijk wat er al op de markt is, pak de zaken die zich bewezen hebben en gooi er een eigen ROG sausje overheen. Het resultaat: deze Ryujin koeler. Hij is voorzien van een Asetek pomp, die in het gros van de AIO koelers terug te vinden is. Daarnaast levert Asus maar liefst drie Noctua ventilatoren mee, die hoog aangeschreven staan in het land der luchtverplaatsingen. Alleen heeft Asus het pomp gedeelte nog aangepast met zaken als een extra ventilatortje, A-RGB verlichting en: een OLED scherm.

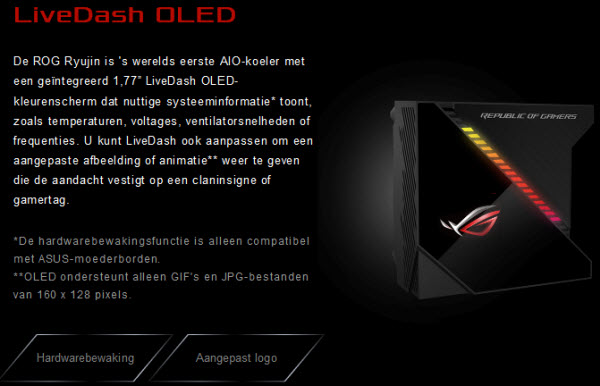

En juist een schermpje op een koeler is iets wat nog geen fabrikant gedaan heeft. Uiteraard komt wel meteen de vraag naar boven: wat moet je met een schermpje op een koeler? Hetzelfde werd vroeger (klinkt lang geleden) gezegd over RGB verlichting op koelers en dat is toch iets wat niet meer weg te denken is uit computerland. Het scherm kan informatie tonen over de temperatuur van de processor, de processor snelheid en de voltages. Iets wat handig is voor overklokkers. Maar het is ook mogelijk om gewone afbeeldingen weer te geven of zelfs GIF bestanden, waardoor je een soort filmpje te zien krijgt op je koeler.

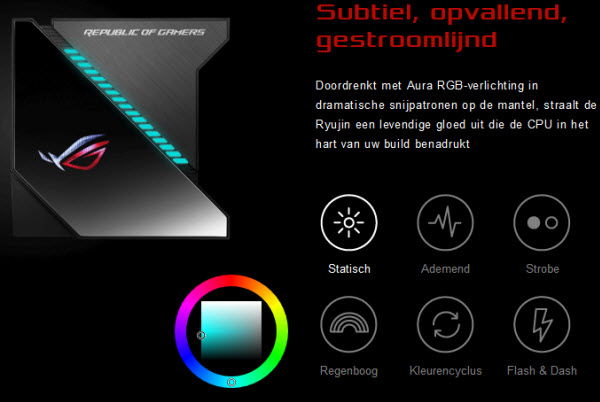

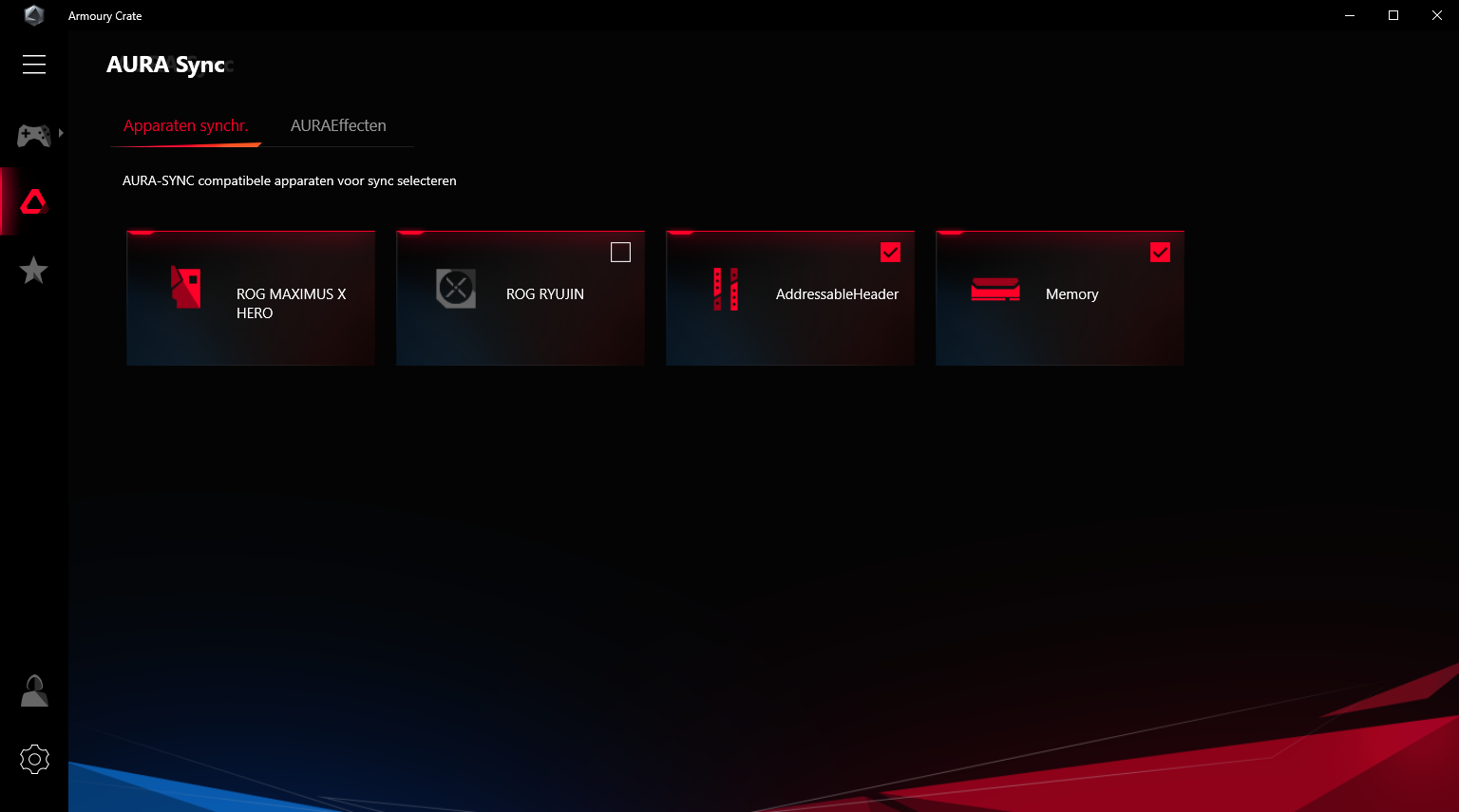

En natuurlijk mag de verlichting (we hadden het er net al over) niet ontbreken. Diagonaal over de kap loopt een strook met RGB verlichting die aangestuurd kan worden middels Asus Aura. Ook is de verlichting te synchroniseren met de rest van de verlichting in de pc, op voorwaarde dat deze ook gebruik kan maken van het Asus Aura protocol.

Meer informatie is terug te vinden op de productpagina van Asus.

Terug naar boven

We pakken de vrij grote doos er eens bij. Er zit ook aardig wat gewicht in zo te voelen, wat natuurlijk komt door de grotere radiator.




De voorkant toont ons meteen de het paradepaardje van de waterkoeler: het blok. De verlichting is al wel te zien, het schermpje nog niet. Links van het blok vinden we de naam van de koeler terug. Rechtsonder zien we dan ook dat er een samenwerking is met Noctua, die de ventilatoren voor de koeler leveren. Op de achterkant van de doos zien we wat informatie over het schermpje, de mini ventilator en het feit dat de koeler Asus Aura Sync compatible is. Maken we de doos vervolgens open, dan zien we in de flap het logo van Asus terug. De doos zelf zit vol met allerlei spullen die nodig zijn om de koeler aan de praat te krijgen.






Als eerste vinden we de handleiding van de koeler terug. Handig om te lezen hoe alles aangesloten moet worden. Verder vinden we de Noctua ventilatoren in de doos terug. Deze komen uit de Industrial PPC reeks die net wat meer lucht door de radiator heen weten te blazen. Als je goed naar de ventilator kijkt, zie je ook groeven zitten. Dit om de airflow zo gunstig mogelijk te laten lopen. Er worden drie stuks meegeleverd, aangezien er een 360mm radiator aan het koelblok vast zit. Verder mag uiteraard een zak met bevestigingsmateriaal niet ontbreken. Hierin zitten de backplate, het AM3/AM4 bracket en de schroeven voor de ventilatoren, het koelblok en de radiator. Verder is er nog een kapje wat over het blok zelf geplaatst kan worden. Dit schermt het blok zelf af en laat de verlichting wat mooier overkomen (hier later meer over).





Uiteraard hebben we nog één ding niet gezien: de waterkoeler zelf. Aan de ene kant zien we de 360mm radiator zitten. Deze is gemaakt uit aluminium zoals dat vaker het geval is bij All-in-one koelers. Dit om de kosten toch iets te beperken. Aan één zijde zitten de slangen vast die zorgen voor het aanvoeren van de warme vloeistof zodat dit gekoeld kan worden door de radiator. Via de andere slang wordt de gekoelde vloeistof weer terug gestuurd naar de heatsink en de pomp. Op de radiator is plek voor drie 120mm ventilatoren die meegeleverd worden. De pomp en koelblok van deze koeler is een vrij fors geheel. Ook zien we een behoorlijk aantal kabels aan het blok vast zitten. Dit om alles te kunnen aansturen.




Het materiaal van de radiator is aluminium om de kosten toch binnen de perken te houden. Zou je het blok van koper maken, dan zou dat een forse meerprijs zijn bovenop de al hoge aanschafprijs. Aan beide kanten van de radiator is het mogelijk de ventilatoren te bevestigen. Verder zien we dat de slangen geklonken zitten aan de radiator en aan het koelblok. Het voorkomt het eventuele lekken, maar bijvullen is er niet bij. Dit is over het algemeen ook niet echt nodig bij AIO koelers.






Waar je normaal een dun blok zou hebben, is dat niet het geval bij deze koeler. Niet alleen zit hier de koperen plaat met ruimte voor de vloeistof, maar er is ook een kleine ventilator aangebracht om te zorgen voor extra koeling richting de VRM’s. Als je goed kijkt bij de opening zie je deze zitten. Verder zijn er nog kabeltjes te zien die naar de printplaat lopen waar het OLED scherm en de verlichting op gemonteerd zitten. Daar is in eerste instantie niet veel van te zien, maar dat komt omdat de kap er nog niet overheen zit die moet zorgen voor een afgewerkt geheel. Aan de onderkant zien we dan het koelblokje zelf zitten waar al koelpasta op is aangebracht. Standaard is het Intel bracket al geplaatst, maar dit is makkelijk te wisselen voor een AMD bracket door het bracket een stukje los te draaien.




Als laatste kijken we nog even naar de kabels die aan het blok vast zitten. Als eerste zitten er drie connectors aan waar de ventilatoren op aangesloten moeten worden. Zo kunnen deze ook qua snelheid geregeld worden. Er is een USB 2.0 connector aanwezig waarmee het geheel aangestuurd kan worden via de software. Een 4-pins fanconnector mag niet ontbreken om de pomp te voorzien van stroom en verder wordt het geheel nog gevoed door een SATA aansluiting. Bij elkaar een hoop kabels.

Terug naar boven

Tijd om alles te gaan monteren en de koeler in te gaan bouwen in een computerkast. Met al die onderdelen lijkt het een hele klus, maar het is minder werk dan het in elkaar zetten van een custom waterkoeling. In deze review maken we gebruik van een Intel moederbord maar de koeler kan net zo goed op een AMD bord geplaatst worden.






Op de ventilatoren staat aangegeven welke kan de lucht uitgeblazen wordt. Dit is van belang om te kijken of de lucht door de radiator heen geblazen moet worden (Push configuratie) of door de radiator heen getrokken moet worden (Pull configuratie). Hier maken we gebruik van een Push opstelling. Er worden genoeg schroeven mee geleverd om alle ventilatoren vast te zetten aan de radiator. Natuurlijk moet de radiator ook nog ingebouwd worden in de kast, maar ook daar worden schroeven voor meegeleverd. De lange schroeven gaan door de ventilator heen en worden uiteindelijk aan de andere kant vastgezet op de radiator. Herhaal dit voor alle ventilatoren. Houd er wel rekening mee dat de voedingskabels van de ventilatoren allemaal naar één richting wijzen. Dit maakt het aansluiten van de connectoren net iets makkelijker






Aan de achterkant van het moederbord dient een bracket geplaatst te worden waar het koelblok straks op vastgezet wordt. Deze is bedoeld voor de Intel borden en kan aangepast worden tussen de verschillende types die Intel gebruikt. Aan de andere kant wordt vervolgens een schroef in gedraaid zodat het bracket op zijn plaats blijft zitten en waar straks het blok op vastgezet wordt. Deze schroeven moeten op alle vier de gaten geschroefd worden. Als dit gedaan is, wordt het koelblok op de schroeven geplaatst en vast geschroefd met de vier meegeleverde duimschroeven.




De radiator moet natuurlijk nog vastgezet worden. In deze In Win 303 behuizing gaat het net iets anders dan in andere kasten. Hier wordt namelijk de radiator niet horizontaal maar verticaal geplaatst. Zo kan de eventueel aanwezige RGB verlichting mooi uitgelicht worden. Deze ventilatoren hebben echter geen RGB verlichting, dus maakt het hier wat minder uit. Houd de radiator op zijn plek en schroef deze met de 12 korte schroeven vast. Wat dan nog moet gebeuren is de kap over het koelblok te plaatsen.




Het laatste wat nog moet gebeuren is het aansluiten van alle eerder genoemde kabels. De drie ventilatoren moeten op de daarvoor bestemde aansluitingen geprikt worden. Ook de pomp moet voorzien worden van spanning door de connector op het moederbord te prikken. De SATA connector moet op een kabel van de voeding gekoppeld worden, terwijl de USB connector op de betreffende poort van het moederbord aangesloten moet worden. De koeler is nu klaar voor gebruik!

Terug naar boven

Natuurlijk is er voor de koeler software aanwezig van Asus en hier is ten opzichte van het verleden een grote slag gemaakt! Waar eerst de verlichting wel aan te sturen was op alle moederborden maar de ventilatoren alleen aangestuurd konden worden via een Asus bord, heeft men nu de Asus Armory Crate software ontwikkeld. Hiermee kan op elk willekeurig bord de complete koeler bediend worden. Pluspunt voor Asus in deze!



Klik je op de Ryujin dan is het mogelijk om daar alles van deze koeler aan te passen. Uiteraard zijn de overige Asus apparaten ook aan te passen, maar daar gaan we niet op in bij deze review. Het eerste scherm behandelt het aansturen van OLED schermpje. Hier is te kiezen uit verschillende items om op het scherm weer te geven: verschillende gegevens vanuit de hardware monitor, een afbeelding of animatie en een banner met een zelfgemaakte tekst. Bij de afbeelding kan er gekozen worden voor een standaard afbeelding of een GIF wat op je koeler af speelt. Let wel op dat deze voldoet aan de eisen van Asus.

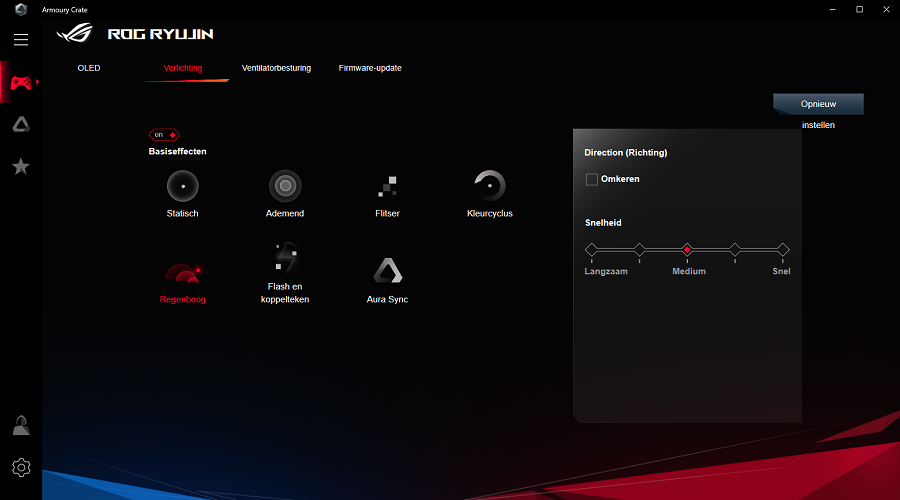

De verlichting wat boven het scherm zit is ook aan te passen. Hiervoor zijn verschillende modi beschikbaar. Mocht je hier geen interesse in hebben en dit een afleiding vinden voor je schermpje, dan is het ook mogelijk dit uit te zetten.

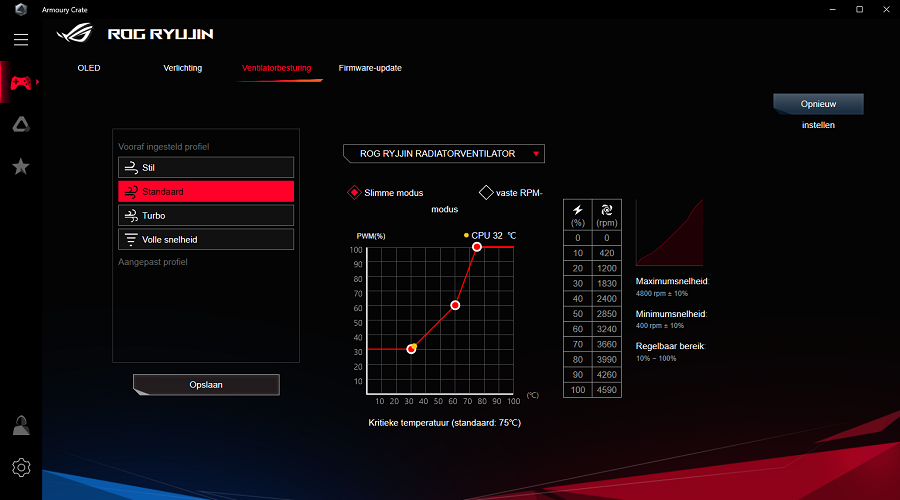

Bij het volgende tabblad is het mogelijk om de ventilatoren van de koeler aan te sturen. Dat geldt zowel voor de drie Noctua ventilatoren als voor de kleinere 60 millimeter ventilator op het koelblok zelf. Er kan gekozen worden om een fanprofiel aan te passen of te kiezen tussen vier vooraf ingestelde profielen. De ventilatoren kunnen ook op een vaste snelheid gezet worden mocht je dit willen.

In het laatste tabblad is het mogelijk de firmware van de AIO koeler bij te werken. Let wel op dat er geen stekkers los getrokken worden of dat de computer uit valt. Mocht dit gebeuren, kan het zijn dat de koeler waardeloos wordt omdat de software corrupt is geraakt.



Bij de instellingen kan het thema aangepast worden en welke pagina geopend wordt als je de software opstart. Bij het Updatecentrum kan er gecontroleerd worden of er een update is voor de software of de apparatuur. In het laatste tabblad staat de informatie van de applicatie.

Terug naar boven

De koeler mag er dan mooi uit zien en behoorlijk groot, maar doet hij zijn werk ook goed? Om daar achter te komen, zetten we hem aan het werk op onze testopstelling. Deze bestaat uit de volgende componenten:

  • Intel Core i5 8600K
  • Gigabyte Z370 Aorus Ultra Gaming
  • 2 x 8GB Crucial Ballistix Sport DDR4 2400MHz
  • Samsung 960 Evo 250 GB
  • Coolermaster Masterwatt 750 Watt
  • Coolermaster Test Bench

De koeler wordt twee keer opnieuw gemonteerd (dus in totaal drie keer) om uit te sluiten dat temperaturen veel hoger of lager uitvallen dan het uiteindelijke resultaat. De test wordt, zoals in de opstelling al te zien is, gedaan op een Coolermaster Test Bench en niet ingebouwd in een computerkast. Nu kan het verhaal rond gaan dat de koeler dan juist beter zou presteren, maar deze opstelling zit naar mijn mening tussen een kast met goede airflow en een kast zonder airflow.

Er wordt voor de test gebruik gemaakt van OCCT, waarbij er eerst een idle periode is van 10 minuten. Daarna volgt er een torture test van 30 minuten, waarbij de processor flink aan de tand gevoeld wordt. De temperaturen, voltages en eventuele snelheden worden uitgelezen via Hwmonitor. OCCT is een echte aanval op de processor, wat in houdt dat de temperaturen wat hoger zullen liggen dan tijdens standaard gebruik. Ook moet er bij vermeld worden dat er een verschil is tussen processoren van hetzelfde type en dit resultaat niet gelijkt hoeft te zijn aan jouw situatie.

Voor de metingen wordt er gekeken naar de standaard kloksnelheid, zoals hij uit de doos komt, en naar een processor die overgeklokt is. Bij het overklokken zetten we de 8600K op 4,8 GHz met een voltage van 1,35 Volt. Alles daarboven laat de computer crashen.

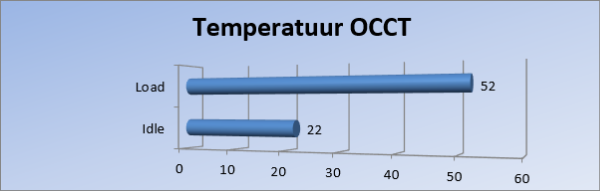

Op de standaard kloksnelheid is de temperatuur van de processor maar 22 graden. Dit is al vrij koel te noemen. Gaan we OCCT vervolgens draaien, dan komt de temperatuur niet boven de 52 graden uit. Een erg net resultaat. Wel is de koeler enigszins te horen dankzij de drie ventilatoren en de mini ventilator op het koelblok.

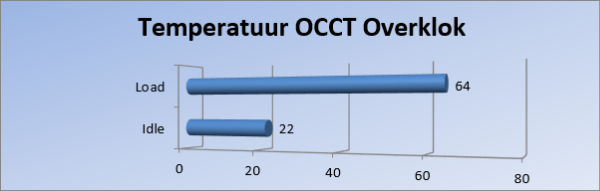

Gaan we de processor overklokken dan blijft de temperatuur idle nog steeds op 22 graden zitten. Op zich logisch, want de processor hoeft niets te doen. Gaan we nogmaals alle registers open trekken, dan komt de temperatuur niet hoger dan 64 graden. Dit is echt een prima resultaat. Wel is het geluidsniveau gestegen in vergelijking met de vorige test, omdat de ventilatoren wat harder aan het werk moeten. Dit zal wat minder hoorbaar zijn wanneer alles ingebouwd zit in een computerkast, maar hij blijft wat hoorbaar.

Terug naar boven

De ROG Ryujin 360 is een eerste poging van Asus om de markt van de koelers te betreden. En men pakt het meteen goed aan. Er wordt gebruik gemaakt van een Asetek pomp die in het merendeel van de AIO koelers gebruikt worden. Dit wordt gecombineerd met Noctua Industrial fans, wat zo ongeveer het beste is wat je kan krijgen op het gebied van ventilatoren. Daar hebben ze dan een uniek iets aan toegevoegd, namelijk het schermpje EN een extra 60mm fan. Qua specificaties lijkt het dan ook goed te zitten.

Na het vrij eenvoudig monteren van de onderdelen en het aansluiten van de (behoorlijk wat) kabels kan de koeler aan de slag. Let er wel op dat de slangen goed zitten: bij het inbouwen van de koeler in een In Win 303 kast als showcase waren de slangen echt net lang genoeg. De afstand tussen moederbord en radiatorpunt mag dus niet al te groot zijn, anders kan het geheel niet gemonteerd worden.

Ga je dan uiteindelijk aan de slag, dan doet de Ryujin prima zijn werk. Als de processor op de gewone kloksnelheid draait, komt de temperatuur niet boven de 52 graden uit. Ga je overklokken, dan komt hij niet boven de 64 graden uit. Daarbij worden de VRM’s ook nog eens extra gekoeld door de kleine ventilator op het blok. Bij dit alles kan de AIO wat geluid maken, maar echt hinderlijk is het niet.

In eerste instantie was de software om de koeler aan te sturen alleen voor Asus moederborden weggelegd. De verlichting kon wel aangepast worden, maar de ventilatoren niet. Dit was voorbehouden voor de Asus AI suite. Dat is met de komst van Armory Crate opgelost en kan de koeler compleet bediend worden op alle borden. De software werkt prettig en alle onderdelen zijn makkelijk te bedienen. Je kunt zelf bepalen wat je op het schermpje wilt zien: temperaturen, afbeeldingen of zelfs GIF bestanden. Kan handig zijn, maar blijft natuurlijk wel een gimmick.

Met een prijs vanaf €240 moet je heel wat geld neertellen en dat is niet voor iedereen weggelegd. Je krijgt er echt wel een krachtpatser voor terug in een Asus verpakking.

Schermpje voor afbeeldingen en systeeminformatie
Goede koelprestaties
Na een softwareupdate ook bruikbaar op niet-Asus borden
Afwerking prima in orde
Extra fan voor VRM koeling

Prijs
Onder load redelijk hoorbaar
Behoorlijk wat kabels

Mocht je op- en/of aanmerkingen hebben of iets te vragen, dan hoor ik het uiteraard graag. Mocht je dit een leuke review vinden, dan hoor ik het dit natuurlijk ook graag. 🙂 Het motiveert mij om nog meer reviews te maken.
