Een jaar geleden bracht AMD na 6 jaar eindelijk een nieuwe generatie processoren uit onder de naam Ryzen. Deze processor was niet langer gebaseerd op de Bulldozer architectuur maar op de compleet vernieuwde Zen architectuur. Vriend en vijand waren verrast over de prestaties van deze chip, aangezien beloftes die in het verleden door AMD waren gedaan altijd met een korrel zout genomen moesten worden. Deze processoren waren daadwerkelijk een gouden greep, want ze presteerden vaak beter dan de CPU’s van de concurrent. Sindsdien worden er meer en meer AMD systemen verkocht. De Multicore prestaties van de Ryzens overtroffen die van Intel, maar games presteren iets beter met Intel omdat de snelheid per core hoger ligt.

Nu een jaar later heeft AMD de volgende stap gezet met de Ryzen 2 serie. Daarbij horend heeft men, net zoals Intel dat doet, een nieuwe chipset uitgebracht diev errassend X470 genoemd wordt. Reden genoeg voor fabrikanten om nieuwe moederborden op de markt te brengen met de nodige aanpassingen ten opzichte van de X370 borden. Gigabyte is één van de fabrikanten die nieuwe borden heeft aangekondigd.

Het onderwerp van vandaag is een van die moederborden: de Gigabyte X470 Aorus Gaming 7 Wifi. Dit bord is het meest luxe bord wat er op dit moment te krijgen is in de line-up van Gigabyte. Zo is dit bord voorzien van verstevigde PCIe en geheugensloten, een backplate en uiteraard de nodige RGB verlichting. De prijs van het bord is op dit moment nog onbekend. Wat je allemaal krijgt? Daar gaan we achter komen.

[img]https://www.rooieduvel.nl/reviews/banners/Gigabyte/Specs.jpg[/img]

We beginnen met een overzicht van de specificaties van dit bord:

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Div/S1.jpg[/img]
[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Div/S2.jpg[/img]
[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Div/S3.jpg[/img]
[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Div/S4a.jpg[/img]

De complete lijst van de specificaties is terug te vinden op de internetpagina van [url=https://www.gigabyte.com/Motherboard/X470-AORUS-GAMING-7-WIFI-rev-10#sp]Gigabyte.[/url]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Div/F2.jpg[/img]

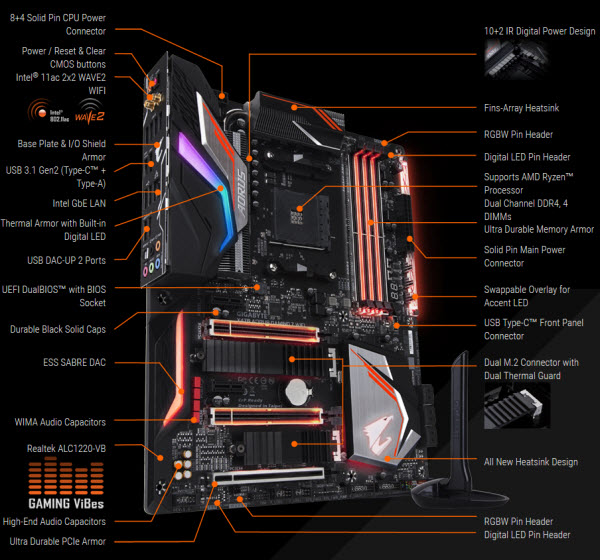

Gaan we eerst eens kijken naar een paar van de features die zich op het moederbord bevinden. Zoals hierboven al te zien is, bevat dit bord meer dan genoeg om over te praten.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Div/F3.jpg[/img]

Een van de aparte dingen die we terug vinden, zijn toch wel het geïntegreerde I/O shield (oh ja, die stond niet op de specificatie lijst!) en de backplate. Het apart plaatsen van een schildje is dus niet meer nodig, want die wordt automatisch geplaatst als je het moederbord in bouwt. De backplate is een mooie cosmetische toevoeging, en helpt wellicht om het bord wat te koelen en iets te verstevigen zodat er een dikke koeler op geplaatst kan worden.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Div/F4.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Div/F5.jpg[/img]

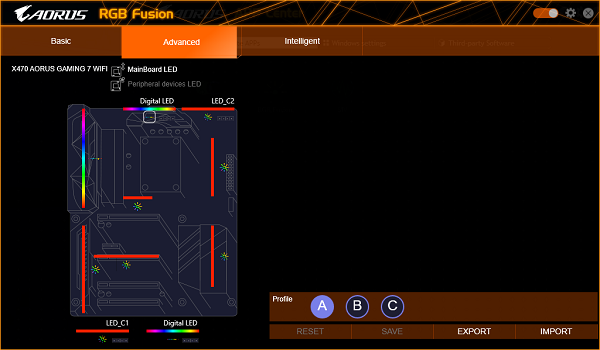

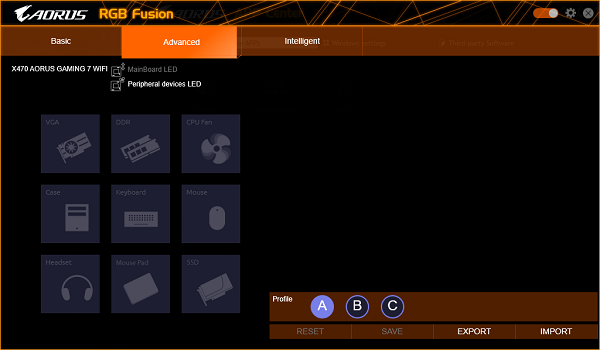

Verlichting is tegenwoordig niet weg te denken uit de wereld van PC gaming. Bijna elk item wat op de markt gezet wordt, bevat lampjes. Zo ook dit bord. Die verlichting is aan te sturen via de RGB Fusion software, waar we later op terug komen. Tevens kunnen digitale LED strips ook aangestuurd worden voor nog meer effecten. Door het Multi-Zone design kan de verlichting op verschillende manieren aangestuurd worden.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Div/F6.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Div/F7.jpg[/img]

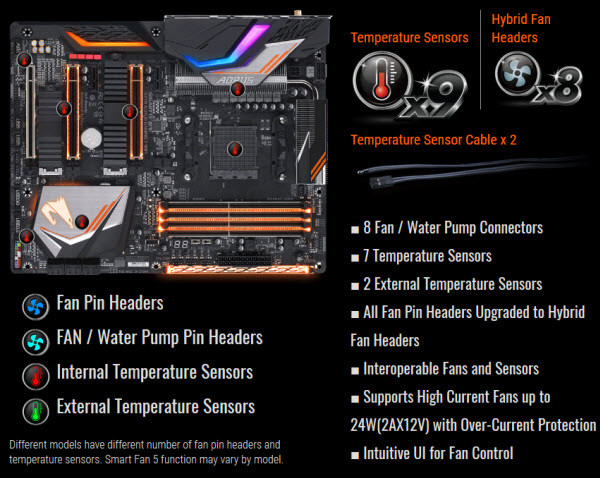

Ook dit bord bevat de Smart Fan 5 feature, die bij meer borden gebruikt wordt. Connectoren worden automatisch herkend en aangestuurd via PWM of voltage. Ook waterkoelers worden herkend, zodat ook die aangestuurd kunnen worden op de juiste manier. Uiteraard brengt Smart Fan 5 ook Fan Stop met zich mee, die er voor zorgt dat de ventilatoren niet draaien als de temperatuur laag genoeg is.

[img]https://www.rooieduvel.nl/reviews/banners/Gigabyte/Unboxing.jpg[/img]

Uitpaktijd, mijn meest favoriete moment van een review!

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5122.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5132.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5124.JPG[/img]

We vinden op de voorkant van de verpakking het inmiddels bekende logo terug van Aorus. Dit is iets wat Gigabyte steeds meer lijkt te gebruiken en ook vaker terug laat komen in alle producten. In tegenstelling tot oudere verpakkingen zit hier nog een diagonale streep bij de adelaar. Onderaan vinden we de productnaam, de chipset en nog enkele features die dit bord bevat. Op de achterkant zijn nog meer features terug te vinden, zoals de WiFi, de audio voorziening en de verbeterde stroomvoorziening.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5135.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5136.JPG[/img]

Als we de doos open maken, zien we meteen het moederbord liggen in de anti-statische verpakking. Verwijderen we het bord samen met het karton waar hij in ligt, zien we meteen de accessoires terug. Het eerste wat op valt, is het grote stickervel wat geleverd wordt. Mocht je nog niet genoeg adelaars hebben gezien, dan kun je helemaal los met deze stickers. Onder de stickers liggen de spullen die Gigabyte mee levert met het bord.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5141.JPG[/img]

Zoals op de tafel te zien is, zit er aardig wat in de doos! Een kort overzicht hiervan:

• Gebruikers handleiding
• Multilingual Installation Guide
• Aorus stickers
• Drivers en Utilities DVD
• 4 * SATA kabels, waarvan 2 met een 90 graden bocht
• 2 strips klittenband
• WiFi antenne
• HB SLI Bridge
• WiFi driver cd
• G-connector voor front panel aansluitingen
• Aorus case badge
• 5-pins naar 4+1 RGB kabel
• 2 M.2 schroefjes
• 2 temperatuur sensoren
• RGB LED verlengkabel

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5145_1.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5207.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5448.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5456.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5459.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5185.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5186.JPG[/img]

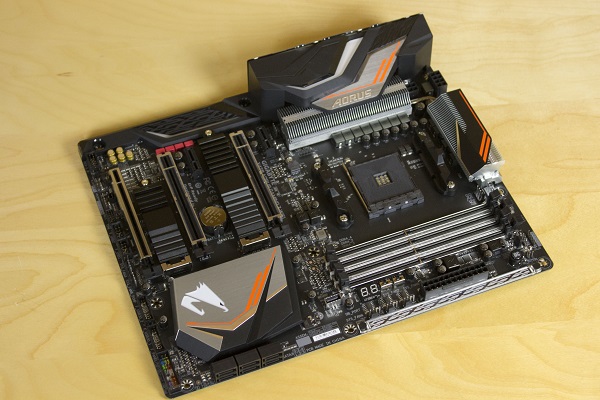

Werpen we een blik op het mamaplankje zelf. Dit keer geen compleet logo over het moederbord heen, maar een redelijk mooi ogend bord in dezelfde kleur, met hier en daar wat branding. Er zijn wat accenten op aangebracht, die moeten lijken op de kenmerken van een havik, het logo van de Aorus merknaam.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5178.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5469.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5461.JPG[/img]

Dit is bijvoorbeeld terug te vinden op de I/O cover, de audio shielding en natuurlijk op de southbridge. Overigens zijn deze gebieden ook voorzien van verlichting, iets wat verderop in de review behandeld zal worden. Het blok op de southbridge lijkt wat minder stevig te zijn dan hetgeen gebruikt op de Z370 Ultra Gaming, wat geborsteld aluminium was.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5220.JPG[/img]

Verder nog wat aparts aan de achterkant van het moederbord. Daar heeft men een grote plaat aangebracht waarvan gezegd wordt dat dit werkt voor koeling van de VRM’s. Het ziet er mooi uit, maar het kan gebeuren dat de plaat in de weg zit als je een andere backplate moet monteren voor de processor koeling. Dit is wel iets waar je op moet letten als je aangepaste koeling gaat monteren. De tekst op de achterkant ziet er leuk uit, maar zul je in de praktijk niet gaan zien door de moederbord plaat van je behuizing.

[img]https://www.rooieduvel.nl/reviews/banners/Gigabyte/Overview.jpg[/img]

We gaan het bord een van dichtbij bekijken en zien wat er allemaal op bevestigd zit.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5174.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5152.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5181.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5221.JPG[/img]

In het midden van het bord zien we het socket zitten, omringd door de koelblokken van de VRM’s en de steunen die de koeler op zijn plaats moeten houden. Anders dan bij Intel zitten de pinnen niet op het moederbord maar gewoon nog op de processor. Bij Intel zagen we dit voor het laatst bij de oude Pentium 4 generatie. Rechts van de processor zitten de geheugenbanken, vier stuks om precies te zijn. Deze banken zijn ook voorzien van RGB LED verlichting, die aan te passen is met de software. Onder het socket bevinden zich de PCIe sloten: drie keer PCIe x16 en twee keer PCIe x1. Doordat het tweede slot voorzien is van acht lanes, kan het moederbord videokaarten in SLI aansturen. Uiteraard is het ook mogelijk om Crossfire te gebruiken van het rode kamp. Bedenk wel dat de ondersteuning van deze twee protocollen steeds slechter wordt en dat het ook steeds vaker afgeraden wordt.

Verder vinden we de volgende aansluitingen terug op het moederbord:

• 1 x 24-pin ATX main power connector
• 1 x 8-pin ATX 12V power connector
• 1 x 4-pin ATX 12V power connector
• 1 x CPU fan header
• 1 x water cooling CPU fan header
• 4 x system fan headers
• 2 x system fan/water cooling pump headers
• 1 x CPU cooler LED strip/RGB LED strip header
• 2 x digital LED strip headers
• 2 x digital LED strip power select jumpers
• 2 x RGB (RGBW) LED strip headers
• 2 x M.2 Socket 3 connectors
• 6 x SATA 6Gb/s connectors
• 1 x front panel header
• 1 x front panel audio header
• 1 x S/PDIF Out header
• 1 x USB Type-C™ port, with USB 3.1 Gen 2 support
• 2 x USB 3.1 Gen 1 headers
• 2 x USB 2.0/1.1 headers
• 1 x Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only)
• 1 x Clear CMOS jumper
• 1 x OC button
• 1 x BIOS switch
• 1 x DualBIOS™ switch
• 2 x temperature sensor headers

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5161.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5173.JPG[/img]

Voor de stroomvoorziening is er de 24-pins ATX aansluiting aanwezig aan de rechterkant van het moederbord. Links bovenin vinden we twee connectors terug. Gigabyte heeft hier een 4 + 4-pins connector geplaatst, samen met nog een 4-pins CPU connector. Deze laatste aansluitingen moeten er voor zorgen dat de processor wordt voorzien van voldoende stroom, zodat deze stabiel blijft bij het overklokken van de processor.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5182.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5183.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5147.JPG[/img]

Opslag toevoegen op dit moederbord is mogelijk op twee manieren. Als eerste zitten er M.2 aansluitingen op het moederbord: twee stuks om precies te zijn. Het bovenste slot is maar liefst 110mm lang, het onderste slot is 80mm lang. De eerste SSD die 110mm lang is, moet ik eerlijk gezegd nog tegenkomen, maar het bord is in ieder geval voorbereid op de toekomst.Het onderste slot kan ook alleen maar PCIe SSD’s aan. SATA SSD’s zullen hierin niet herkend worden. Gigabyte heeft twee covers meegeleverd, zodat de SSD’s niet te warm zouden moeten worden en daardoor minder goed zouden werken.
Verder zijn er nog zes standaard SATA aansluitingen geplaatst aan de rechterkant. Hierop kunnen 2.5 en 3.5 inch harde schijven op aansloten worden, evenals DVD branders mocht je daar nog de behoefte aan hebben. Gelukkig staan deze haaks op het bord, wat het wegwerken van kabels bevordert.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5706.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5196.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5198.JPG[/img]

Natuurlijk mogen de USB aansluitingen niet ontbreken op dit moederbord. We vinden drie verschillende smaakjes terug. Als eerste is er de USB 3.1 Type-C header, die ook steeds vaker terug te zien is op de wat duurdere behuizingen. Verder vinden we nog twee USB 3.1 Gen 1 headers aan de onderkant terug. Nadeel hiervan: ze staan beiden recht op het moederbord. Het zou mooi zijn als er ten minste 1 haaks op het moederbord zou staan. Als laatste zien we nog twee keer een USB 2.0 header terug, die gebruikt kunnen worden door je behuizing en bijvoorbeeld je waterkoeler of RGB controller, mocht je die willen gebruiken.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5195.JPG[/img]

Rechts onderin zien we de aansluitingen voor de kast. Dit segment is weer voorzien van allerlei kleuren om de connectors op de juiste pinnen te prikken. Natuurlijk kan ook de bijgeleverde connector gebruikt worden om de connectors in te stoppen, zodat je vervolgens het complete blok in een keer op het bord kunt prikken.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5184.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5170.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5200.JPG[/img]

RGB verlichting: we hadden het er al eerder over en dit zal niet de laatste keer zijn dat dit onderwerp terug komt. Er is namelijk niet alleen verlichting aanwezig op het moederbord zelf: er is ook nog de mogelijkheid zelf RGB toe te voegen. Op drie plekken heeft Gigabyte headers aangebracht. Bij de processor zien we een CPU LED header terug, waar de verlichting van de processor koeler op aangesloten kan worden. Verder zitten aan de bovenkant en onderkant nog headers voor het aansluiten van LED strips of andere vormen van verlichting. Al deze verlichting is op dat moment aan te sturen met de meegeleverde software.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5201.JPG[/img]

Geluid? Natuurlijk ook aanwezig op dit moederbord. De connector voor de aansluitingen aan de voorkant zit wederom links onder op het moederbord, vlak bij de audio chips. De verbindingen van de audio liggen op een apart stukje van de PCB om zo storingen van andere apparaten te verminderen.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5214.JPG[/img]

Het I/O gedeelte van het bord bevat genoeg aansluitingen. Dat zijn de volgende:

• 1 x power/reset button
• 1 x Clear CMOS button
• 2 x MMCX antenna connectors (2T2R)
• 6 x USB 3.1 Gen 1 ports
• 1 x USB Type-C™ port, with USB 3.1 Gen 2 support
• 1 x USB 3.1 Gen 2 Type-A port (red)
• 2 x USB 2.0/1.1 ports
• 1 x RJ-45 port
• 1 x optical S/PDIF Out connector
• 5 x audio jacks

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5475.JPG[/img]

We zien maar liefst 9 gewone USB aansluitingen en 1 Type-C connector. Verder zitten hier de contactpunten om antennes op te schroeven voor Wi-Fi. Dit kan de meegeleverde antenne zijn, maar dit mogen ook losse antennes zijn als je dat prettiger vindt. Dit alles is mooi ingepakt door het ingebouwde schild. Zo hoef je zelf niet meer te rommelen met een apart I/O shield. Wat we niet terug vinden zijn video aansluitingen. Je moet dus zelf moeten zorgen voor een losse videokaart.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5171.JPG[/img]

In tegenstelling tot mijn vorige reviews heb ik besloten het stuk koeling weg te laten en dit te laten vallen onder de aansluitingen. De koelopties van het bord zijn prima in orde, alleen het plaatsen van een andere backplate voor de processor koeler kan wat problemen geven. Bovenaan het moederbord vinden we de aansluitingen terug voor de processorkoeler. Vooral als je een tweede ventilator gebruikt is het handig om hier twee aansluitingen te kunnen gebruiken. Deze aansluiting kan ook gebruikt worden om de pomp van je waterkoeler te voorzien van stroom.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5158.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5197a.JPG[/img][img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5202a.JPG[/img]

Verder vinden we rondom het bord nog zes aansluitingen terug. Drie hiervan zitten aan de rechterkant van het moederbord, mooi naast elkaar geplaatst. Twee andere aansluitingen zitten onderop het moederbord, terwijl de laatste aansluiting een beetje verstopt zit boven het eerste PCIe x1 slot.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5199.JPG[/img]

Als laatste zien we ook nog een TPM connector terug. Deze wordt eigenlijk nauwelijks gebruikt, maar sluit hier een module op aan en je kunt je bestanden versleutelen. Groot nadeel is wel: gaat je moederbord kapot, dan heb je ook geen toegang meer tot je bestanden, tenzij je een back-up key tot je beschikking hebt.

[img]https://www.rooieduvel.nl/reviews/banners/Gigabyte/Bios.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5154.JPG[/img]

De Gaming 7 is voorzien van een Dual Bios setup. Dit houdt in dat als je eerste Bios niet werkt en daardoor je computer niet op start, je kunt wisselen naar de tweede Bios. Hiervoor zijn er twee fysieke schakelaars geplaatst op het moederbord. De meest linker schakelaar regelt welke Bios actief is. Zet de schakelaar om naar versie 1 en je kunt weer bezig met de computer. Natuurlijk moet je wel zorgen dat de eerste Bios versie weer hersteld wordt. De Dual Bios optie is uit te schakelen door de rechter schakelaar om te zetten.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/1.jpg[/img]

Het benaderen van de Bios doe je door op de “Delete” toets te rammen als de computer aangezet wordt. Je komt meteen terecht in het M.I.T. scherm, waarin het mogelijk is de processor en het geheugen te overklokken. Daar later meer over.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/15.jpg[/img]

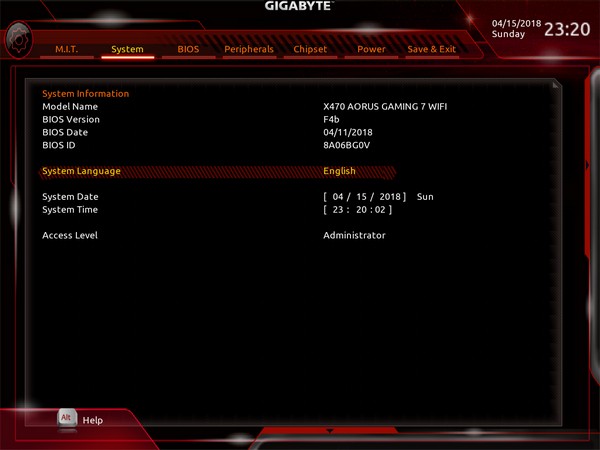

In het eerste “gewone” scherm zien we wat basis instellingen met een overzicht van de Bios versie en datum. Ook kunnen de datum, tijd en taal ingesteld worden.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/16.jpg[/img]

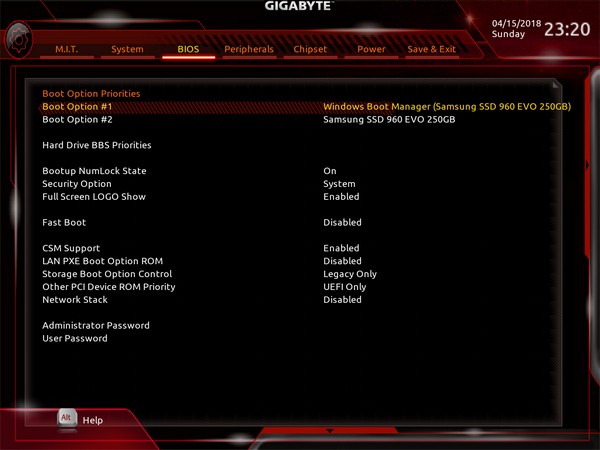

Bij Bios kunnen opstart mogelijkheden ingesteld worden. Opstarten vanaf een netwerk apparaat, Num Lock aan laten zetten bij het opstarten of het logo laten zien als je de computer aan zetten behoren tot de mogelijkheden. Ook kan een wachtwoord ingesteld worden, zodat alleen jij toegang hebt tot de computer.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/17.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/18.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/19.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/28.jpg[/img]

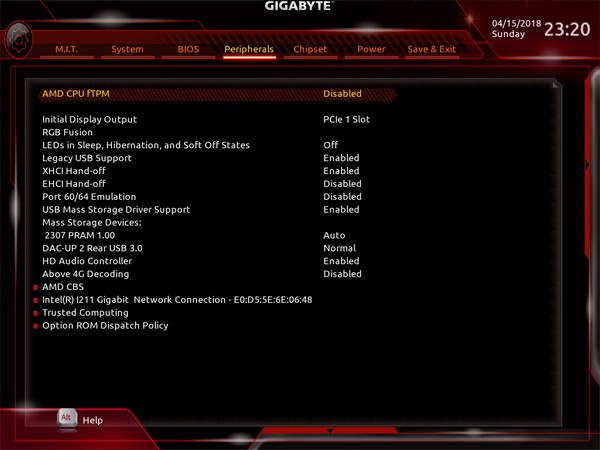

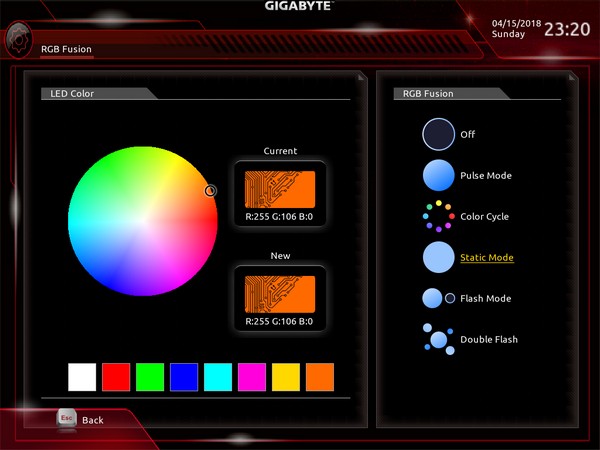

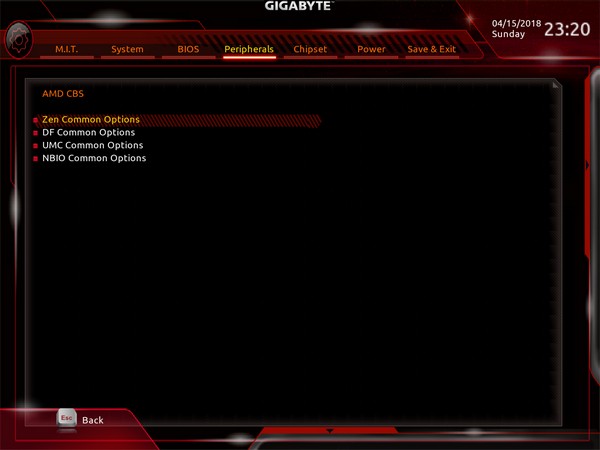

Onder de Peripherals kop zijn de aanvullende zaken op het moederbord in te stellen. USB ondersteuning, Audio inschakelen of de TPM besturen. Er is ook een stukje RGB fusion software aanwezig, waarmee de verlichting aan te passen is terwijl je niet in Windows zit. Dit is wel een beperkte variant, want in de software is nog veel meer te regelen. Maar mooi om te zien dat je de software niet perse nodig hebt. Ook is er AMD CBS (nee, niet het tv station). Hiermee is het mogelijk Pstates aan te passen en opties met betrekking tot het geheugen te veranderen. Tevens kan de Precision Boost configuratie aangepast worden als je dat wilt, maar dan moet je wel zeker zijn van je zaak. Er kan meer kapot dan je lief is!

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/33.jpg[/img]

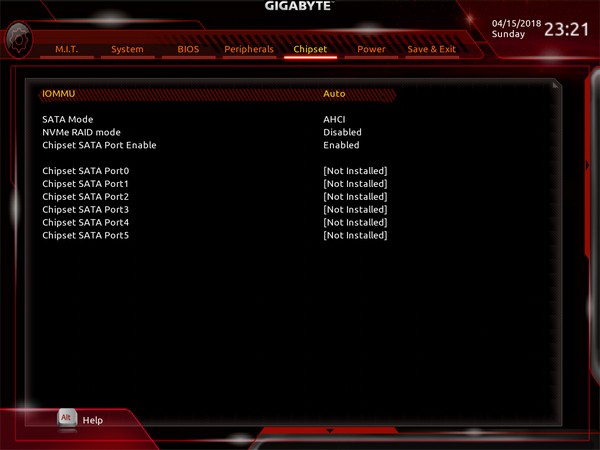

Bij de chipset zien we opties om de aansturing van de schijven aan te passen. Zo kan de SATA mode bepaald worden en de NVME schijven in raid gezet worden.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/34.jpg[/img]

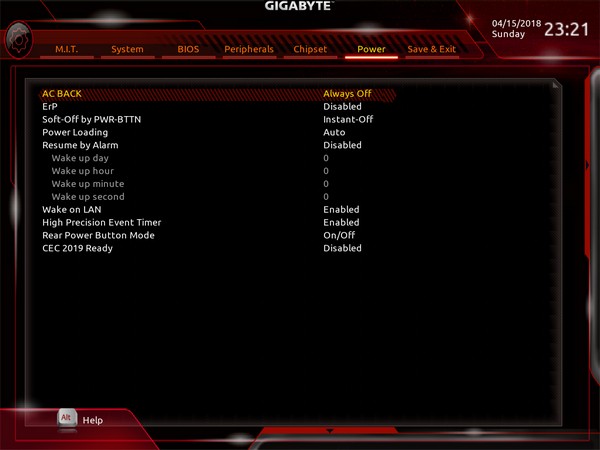

Onder Power hebben we de mogelijkheid om het gedrag van het bord te bepalen als de computer uit staat en er op een toets wordt gedrukt. Daarmee kan een computer weer aangezet worden. Dit is ook op tijd te programmeren.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/35.jpg[/img]

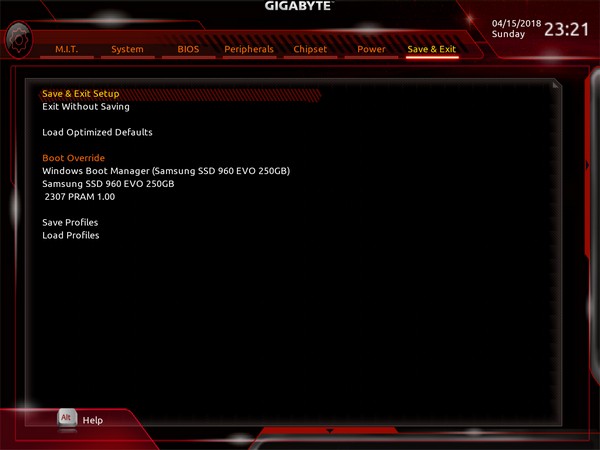

Bij Save & Exit kan de configuratie opgeslagen worden. Ook is het mogelijk een profiel op te slaan, zodat deze later weer opnieuw ingeladen kan worden.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/36.jpg[/img]

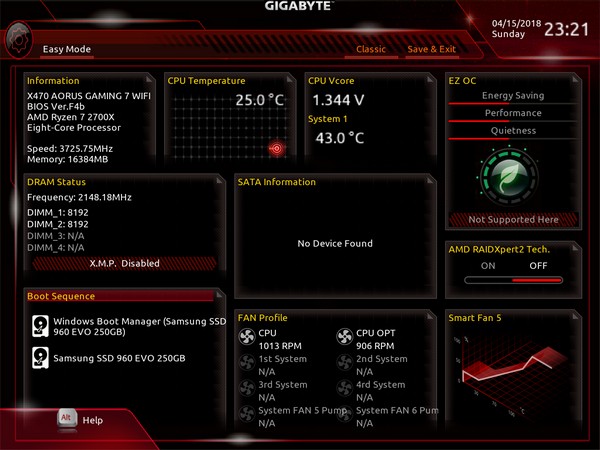

Natuurlijk hoeft het allemaal niet zo moeilijk. Er is ook een Easy Mode aanwezig. In dit scherm zijn in één oogopslag diverse opties te vinden, samen met temperaturen en voltages.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/14.jpg[/img]

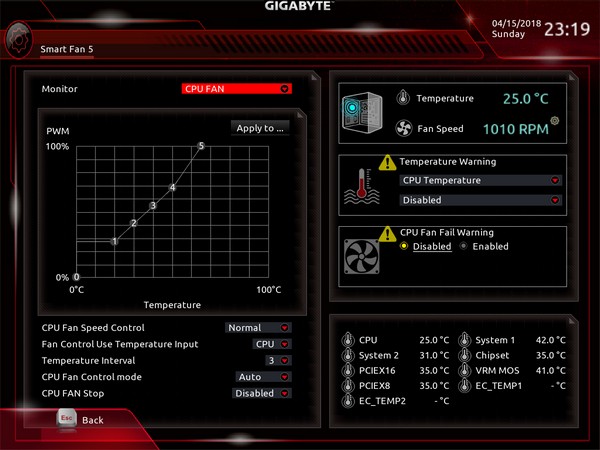

Smart Fan is uiteraard van de Bios te benaderen, waarbij het mogelijk is diverse fan curves te programmeren voor je ventilatoren. Zo kunnen de ventilatoren eerder gaan draaien als een bepaalde temperatuur behaald wordt of juist wat minder snel gaan draaien, zodat het wat stillen wordt.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/37.jpg[/img]

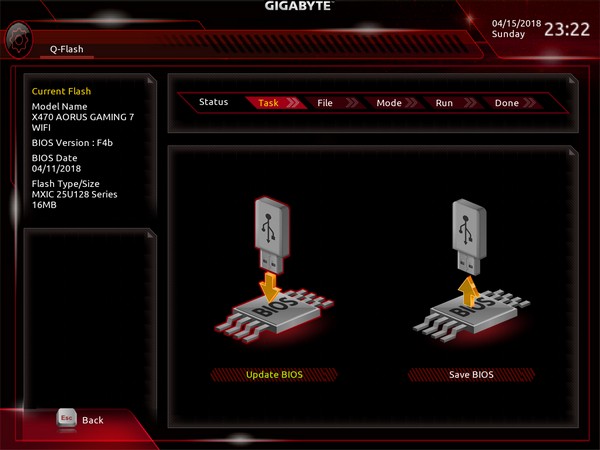

Er worden nog wel eens nieuwe versies uitgebracht. Daarom is er de Q-Flash optie ingebouwd om de laatste versie op het moederbord te zetten. Mocht dit fout gaan, dan is er altijd nog de tweede versie die wel op start. Natuurlijk kan je eerst de oude Bios op slaan, om daarna de nieuwe variant in te laden. Wel zo handig!

[img]https://www.rooieduvel.nl/reviews/banners/Gigabyte/Overklok.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5163.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5217.JPG[/img]

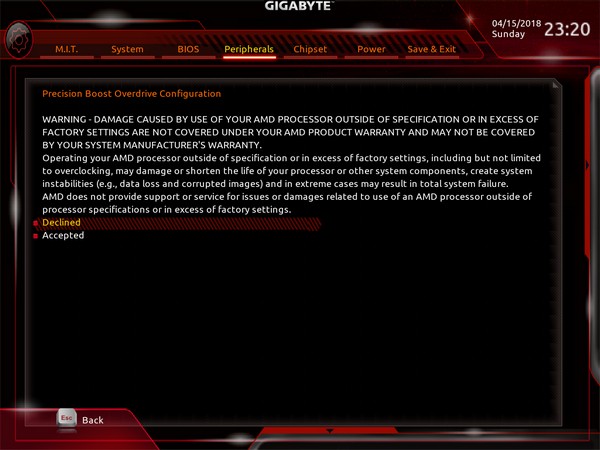

Zoals we al in het vorige hoofdstuk zagen, is de mogelijkheid om over te klokken ook aanwezig op dit moederbord. Nu is het zo dat het bij AMD niet uit maakt wat voor moederbord je hebt, aangezien je op elk AMD bord kan overklokken. Dit in tegenstelling tot Intel, waarbij je een bord uit de Z serie nodig hebt om te kunnen overklokken. Nu is er door Gigabyte een mooie OC knop aangebracht, waarmee de kloksnelheden automatisch al wat hoger gezet worden. Maar het is leuker om vanuit de Bios over te klokken. Wat overigens ook handig is van Gigabyte: er zitten twee knoppen op het I/O shield waarmee de machine aangezet kan worden en waarmee de Bios gereset kan worden. Mocht het fout gaan, dan is de fout op deze manier te herstellen.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/2.jpg[/img]

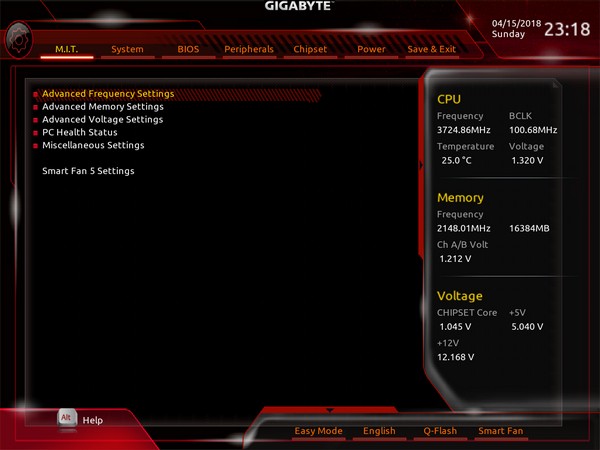

Onder de kop M.I.T. heeft Gigabyte in de Bios meerdere opties verzameld om de kloksnelheden te verhogen, namelijk:

• Advanced Frequency Settings
• Advanced Memory Settings
• Advanced Voltage Settings
• PC Health Status
• Miscellaneous Settings
• Smart Fan 5 Settings

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/6.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/7.jpg[/img]

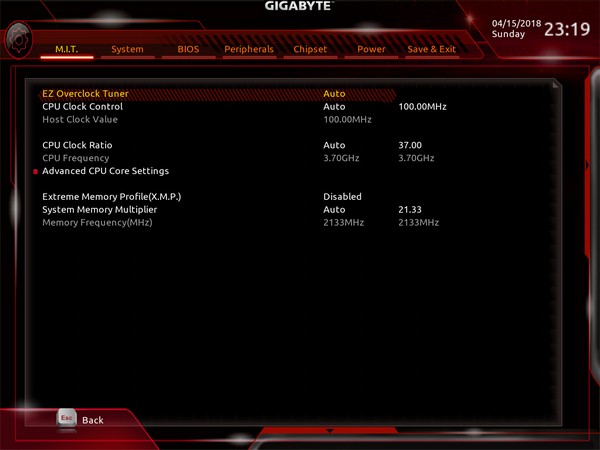

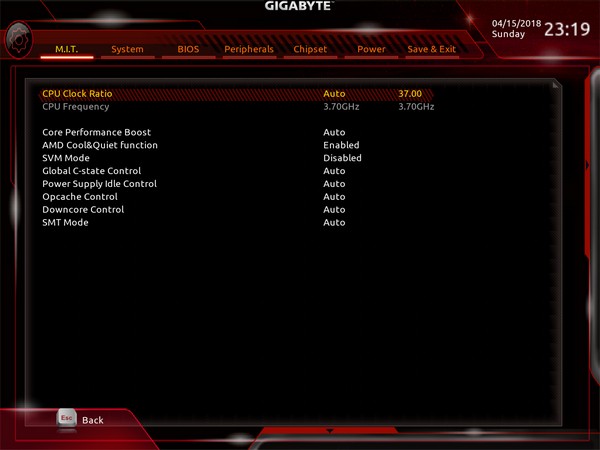

Bij de eerste optie is het mogelijk de kloksnelheden van het geheugen en de processor aan te passen. Hier Wordt tevens de Core Performance Boost geregeld en de Cool N Quiet, wat je als overklokker juist uit wilt zetten.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/8.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/9.jpg[/img]

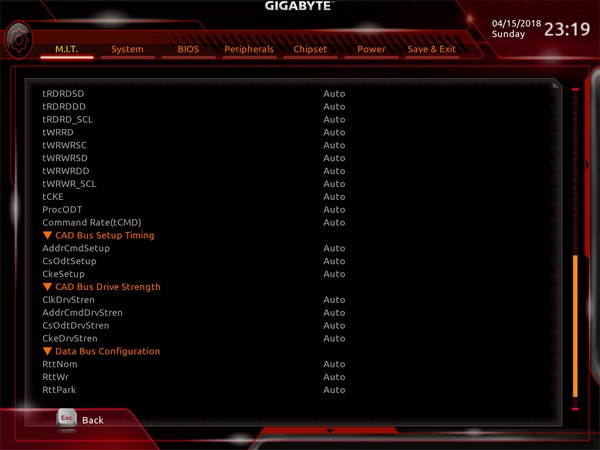

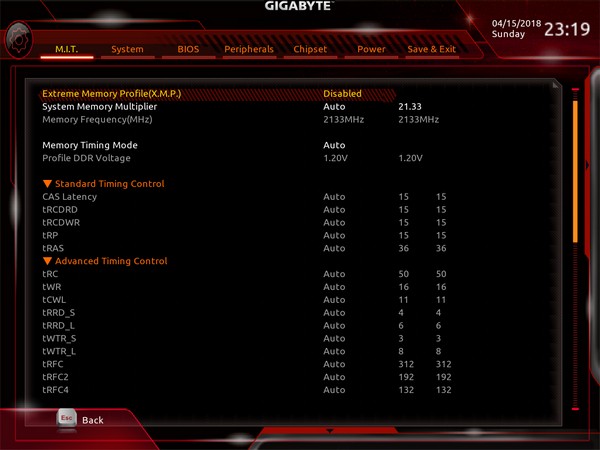

Bij Memory is het mogelijk het geheugen aan te passen. Hier kan ook de X.M.P. ingeschakeld worden, zodat het geheugen op een hogere snelheid gaat werken dan de standaard 2133 MHz die normaal actief is. Timings zijn aan te passen, maar als deze strakker gezet worden kan het gebeuren dat de hele pc niet meer op start en de Bios een reset moet krijgen.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/11.jpg[/img]

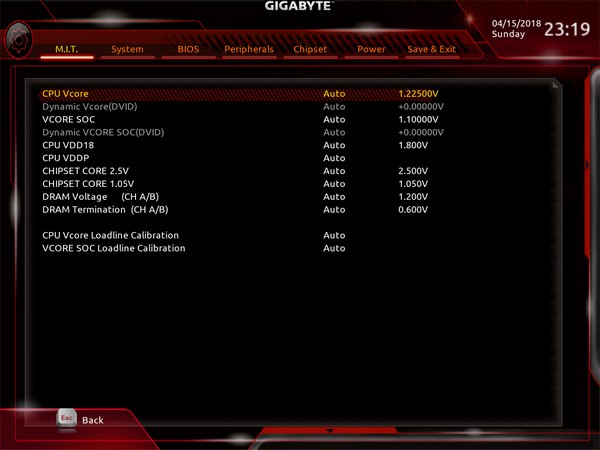

Bij het Voltage wordt, hoe kan het ook anders, het voltage geregeld. De CPU Vcore is belangrijk om het systeem stabiel te houden, als mede de Load Line Calibration. Te grote schommelingen in het voltage zorgen er voor dat het systeem vast loopt of herstart, iets wat je niet wilt hebben.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/12.jpg[/img]

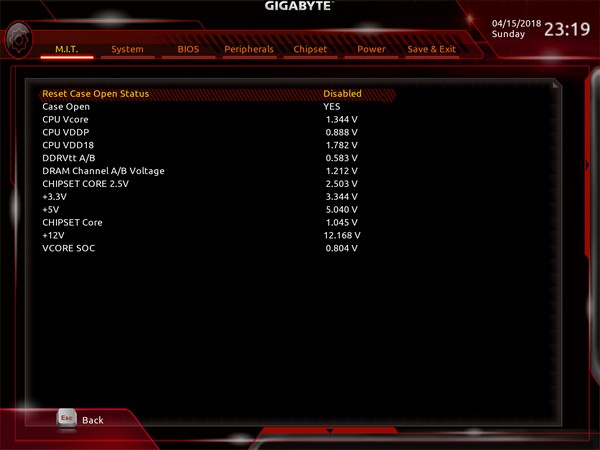

PC Health laat de “gezondheid” van het systeem zien, in dit geval de gemeten voltages van de verschillende aansluitingen, processor en het geheugen.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Uefi/13.jpg[/img]

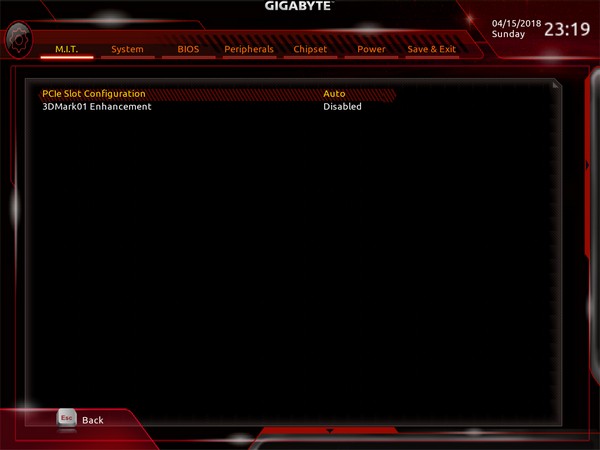

Verder nog 2 overige instellingen, te weten PCIe slot configuratie en een optie om het systeem geschikt te maken voor 3DMark01, als je dat nog wilt gebruiken om een test op te draaien.

[img]https://www.rooieduvel.nl/reviews/banners/Gigabyte/Software.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/1.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/2.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/3.png[/img]

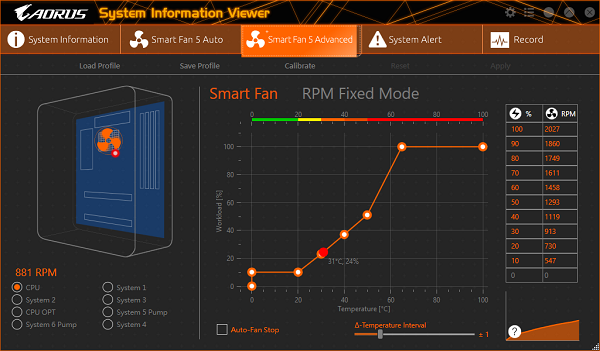

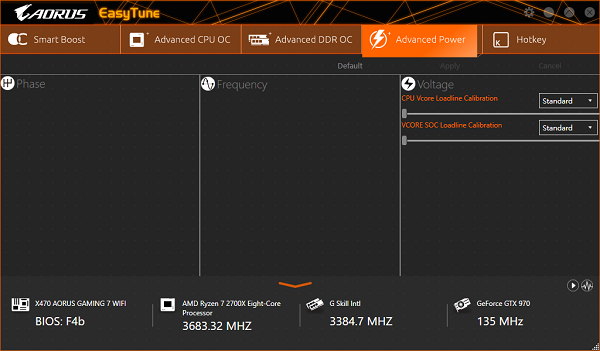

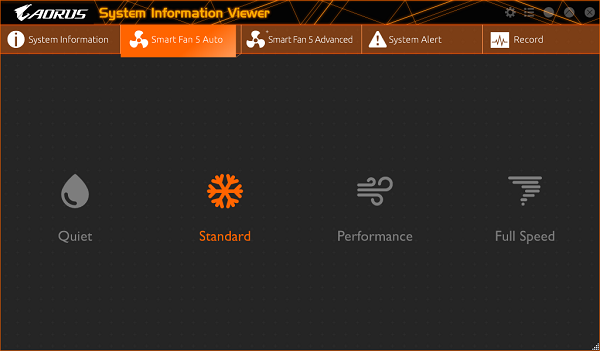

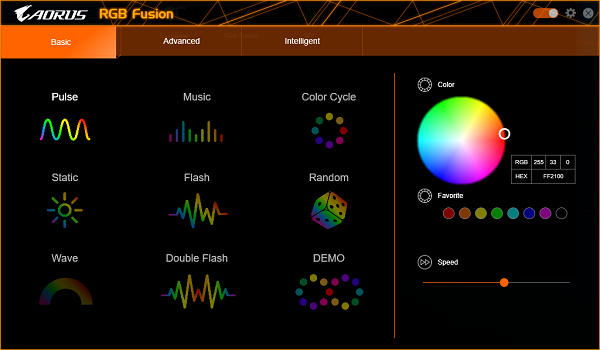

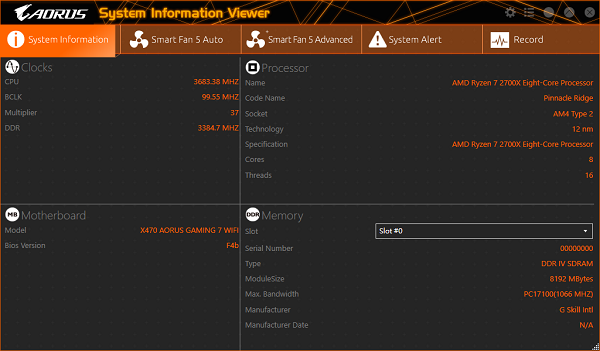

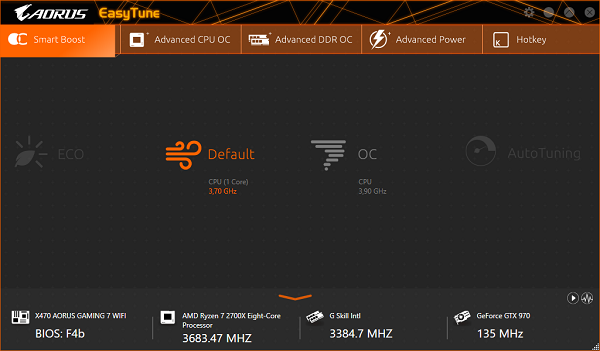

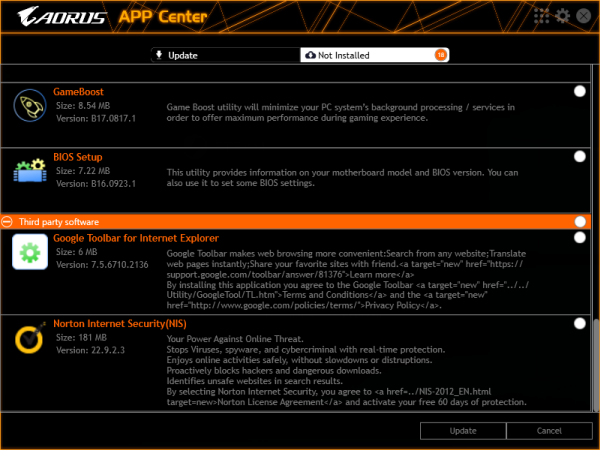

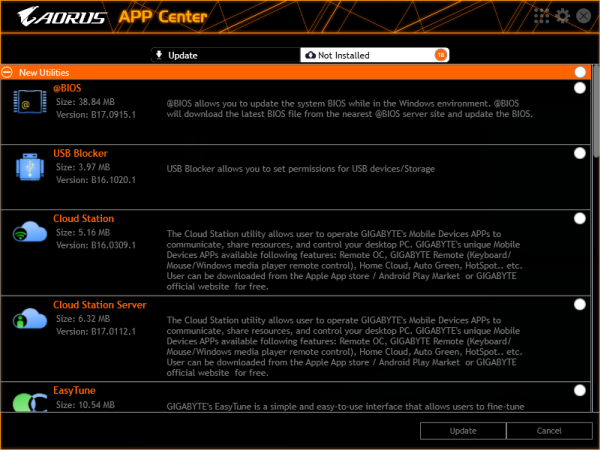

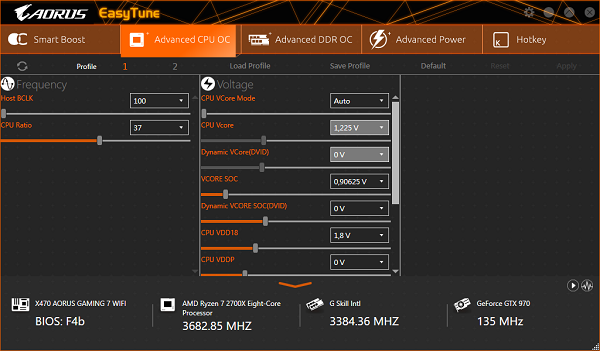

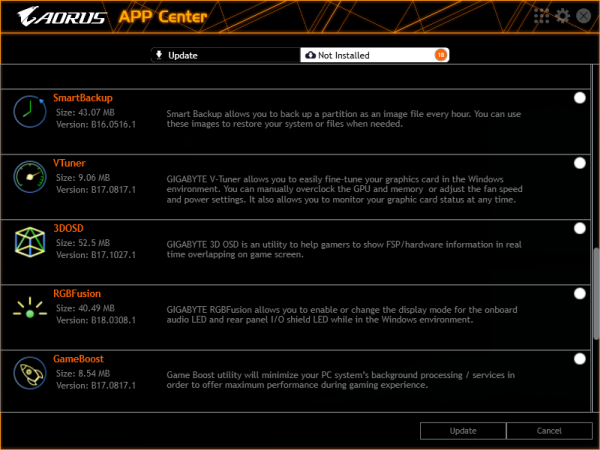

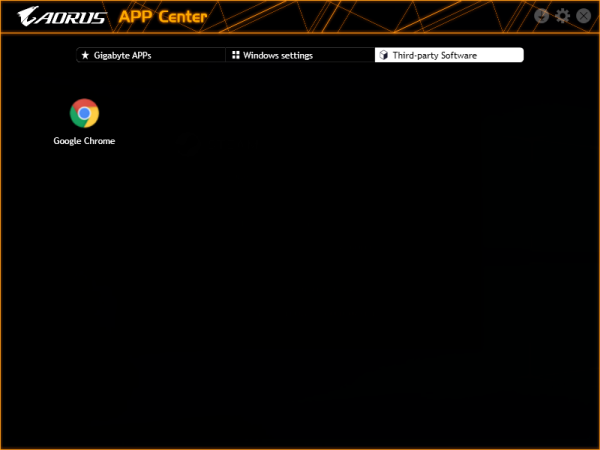

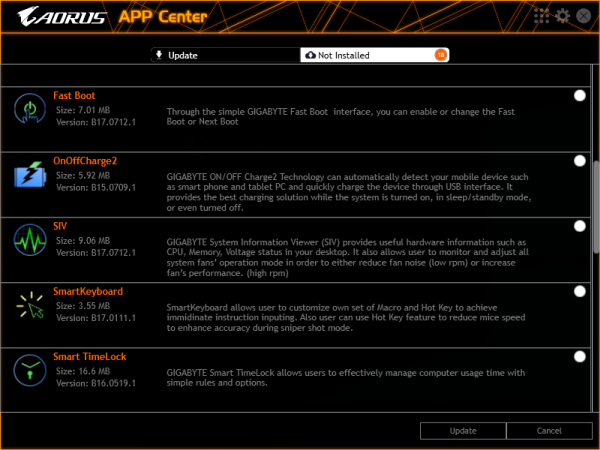

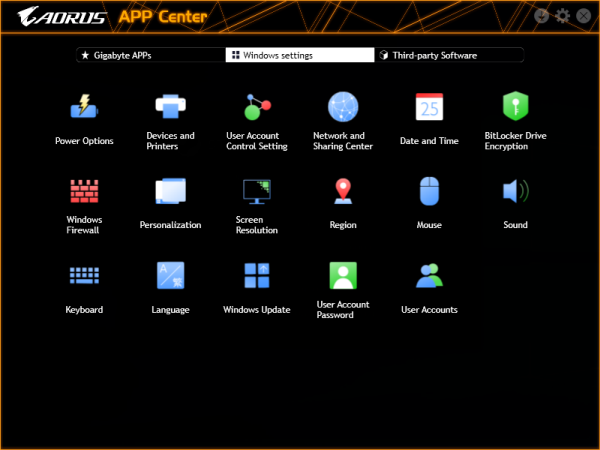

Software mag natuurlijk niet ontbreken. Daarvoor levert Gigabyte weer een pakketje aan, wat eerst geïnstalleerd dient te worden voordat de rest van de software gedraaid mag worden. De een vindt het fijn, omdat dan alles bij elkaar staat. De ander heeft liever de programma’s apart staan. Ik vind dit persoonlijk wat fijner. Op het tabblad Windows Settings zien we de items terug die ook via het configuratiescherm te benaderen zijn. Bij Third-party Software staan programma’s van andere fabrikanten, in dit geval Google met Chrome.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/4.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/5.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/6.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/7.png[/img]

Door rechtsboven op de pijl te drukken, kom je in een scherm terecht waar alle programma’s staan die Gigabyte beschikbaar stelt. Een paar programma’s zijn best handig, andere programma’s zijn wellicht minder gewenst. Vooral de Norton Internet Security en Google Toolbar hadden weggelaten mogen worden. Selecteer de programma’s die je wilt installeren en druk op update. De programma’s worden automatisch gedownload en geïnstalleerd. Een paar programma’s licht ik hier snel uit.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/8.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/10.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/11.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/12.png[/img]

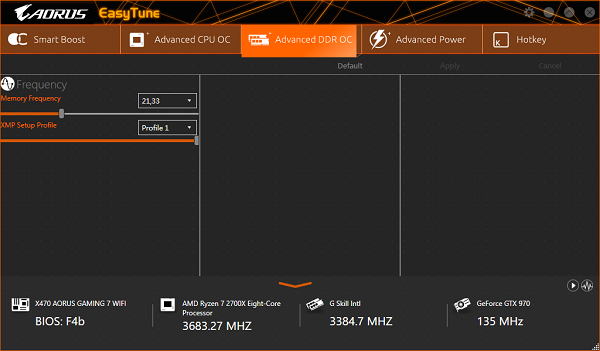

Easytune is de overclocking software van Gigabyte. Mocht je nu niet de hele tijd naar de Uefi willen om instellingen aan te passen, is het ook mogelijk deze instellingen te veranderen vanuit Windows. In de verschillende tabbladen kan de processor en het geheugen aangepast worden, evenals de Load Line Calibration.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/14.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/15.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/16.png[/img]

System Information Viewer is handig om te zien wat er allemaal in het systeem aanwezig is. Je kunt tevens de Smart Fan instellingen aanpassen, zowel automatisch door op een profiel te klikken als door zelf een fancurve in te stellen in het derde tabblad.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/19.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/20.png[/img]

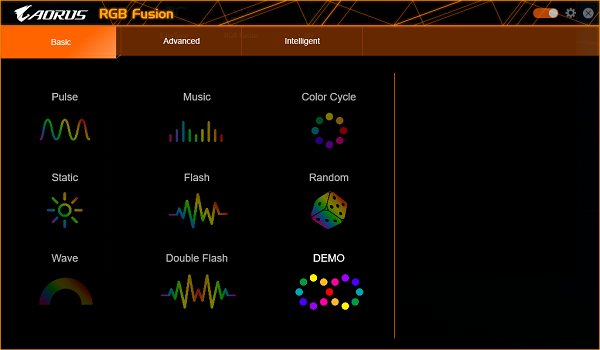

Als laatste de software om de verlichting in te stellen en aan te passen: RGB Fusion. In het eerste tabblad staan 9 profielen die gekozen kunnen worden. Na het selecteren van een profiel is het mogelijk om het profiel naar eigen wens in te richten qua snelheid en kleuren. Bij sommige profielen is dit natuurlijk niet mogelijk, denk aan Color Cycle waar het niet mogelijk is een kleur te kiezen.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/21.png[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/22.png[/img]

In het tweede tabblad kunnen de verschillende gebieden van het moederbord en de aangesloten apparatuur ingesteld worden. Nog niet alles wordt ondersteund, maar er komt wel steeds meer ondersteuning voor RGB Fusion. Denk hierbij aan toetsenborden, headsets, geheugen en videokaarten.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Software/23.png[/img]

De verlichting is tevens van kleur te veranderen door bijvoorbeeld de temperatuur van de processor of de snelheid van de netwerk aansluiting.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5647.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5678.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5699.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5400.JPG[/img]

De verlichting van het bord ziet er zo uit.

[youtube]jz-1gqSzOLI[/youtube]
[i]De complete show wordt getoond in deze video. [/i]

[img]https://www.rooieduvel.nl/reviews/banners/Gigabyte/Prestaties.jpg[/img]

Eens zien wat dit bord doet… tijd voor de cijfertjes. Het test systeem voor vandaag bevat de volgende onderdelen:

• AMD Ryzen 5 2600X
• AMD Ryzen 7 2700X
• 2 x 8GB Gskill Sniper X F4-3400C16D-16GSXW
• Samsung 960 Evo 250 GB
• Cooler Master Test Bench V2
• Corsair AX860 voeding
• Cooler Master Masterliquid ML120L

In plaats van de standaard Masterair MA410P is hier gekozen voor de Masterliquid. Deze koeler kan namelijk wel op de standaard brackets gemonteerd worden, iets wat niet helemaal mogelijk was met de MA410P in verband met de aparte backplate.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5259.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5263.JPG[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Pics/IMG_5264.JPG[/img]

De tests zijn allemaal drie keer uitgevoerd om er voor te zorgen dat er niet teveel afwijkingen zouden zijn. De 2600X is op zowel de standaard snelheid als met een overklok van 4,15 GHz gedraaid, waarbij er een voltage van 1,4V gebruikt werd. De 2700X draaiden we op zowel stock snelheden als op 4,2 GHz, waarbij eveneens 1,4V op de processor werd gezet. Alles hoger dan deze snelheden zorgden er voor dat Windows vast sloeg.

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/Cpuzsc.jpg[/img]

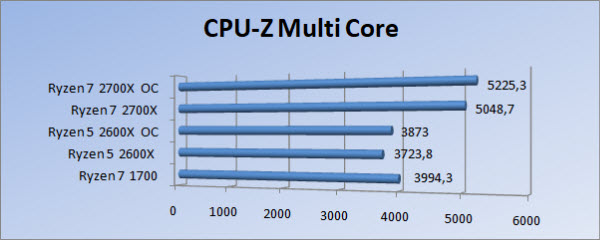

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/Cpuzmc.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/Gbsc.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/Gbmc.jpg[/img]

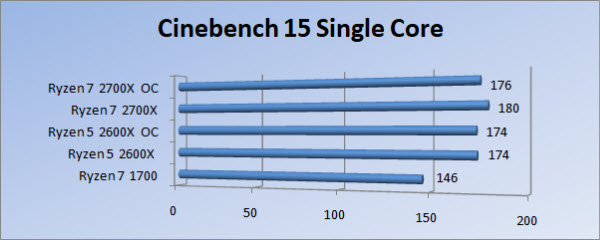

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/cb15sc.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/cb15mc.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/Pmcpu.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/Pmmem.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/Pcm10.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/A64queen.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/A64zlib.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/A64aes.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/A64hash.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/Realb.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/Kraken.jpg[/img]

[img]https://www.rooieduvel.nl/reviews/Gigabyte/X470_Aorus_Gaming_7_Wifi/Gfx/Blender.jpg[/img]

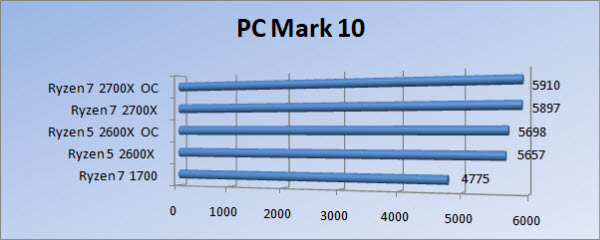

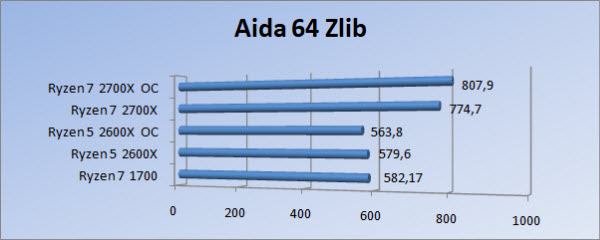

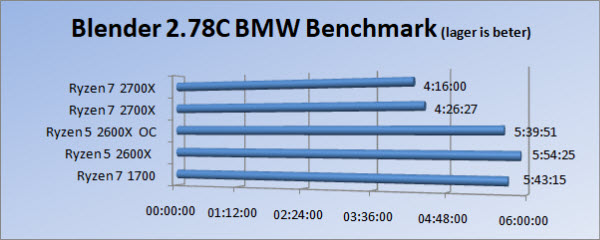

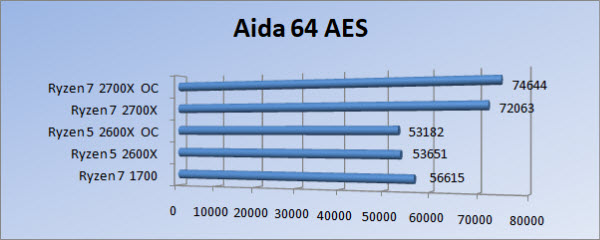

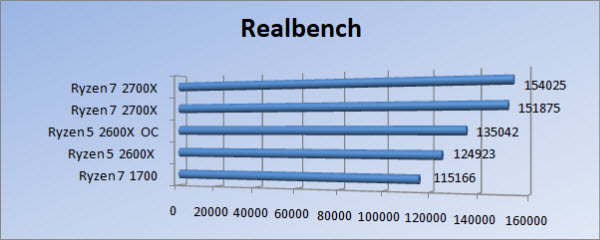

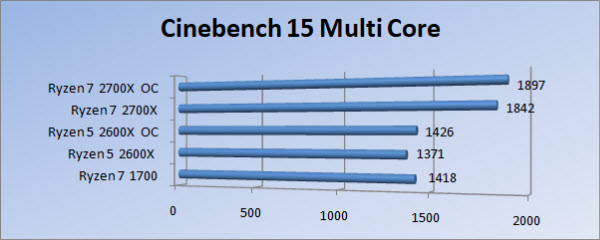

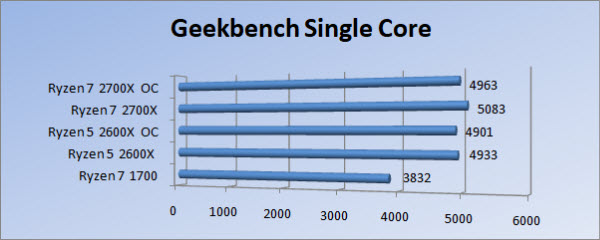

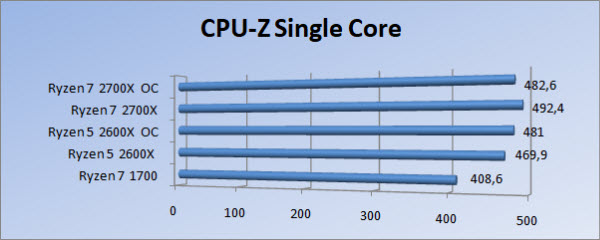

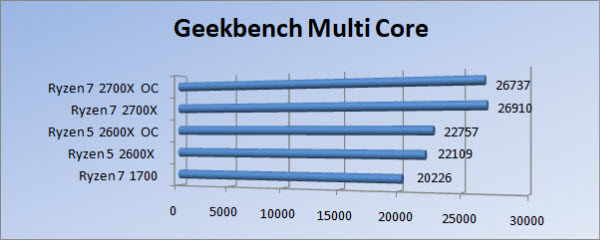

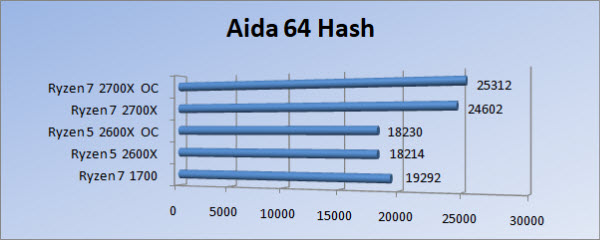

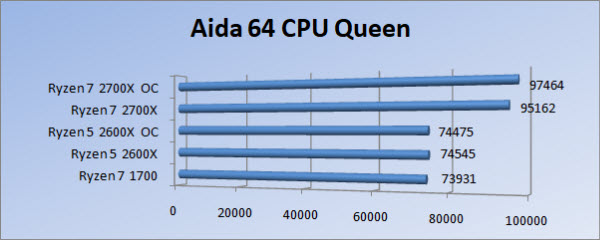

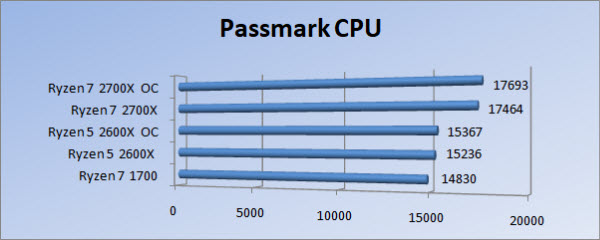

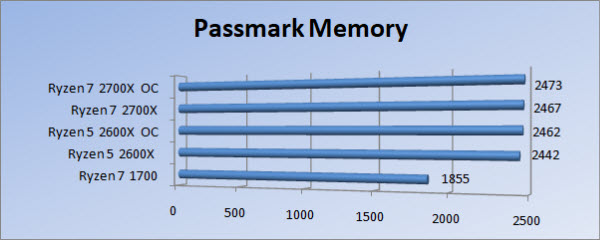

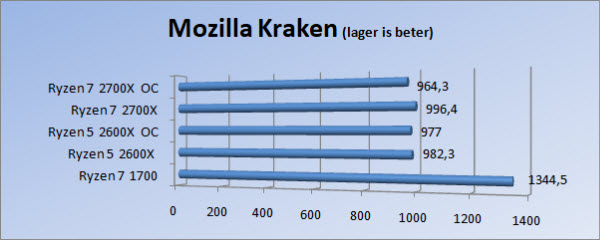

Hier zien we dat het overklokken van de processoren niet altijd veel zin heeft. Soms kan de score zelfs lager uitvallen. Reden hiervoor is de XFR2 boost die plaats vindt op de 2600X en 2700X. Deze techniek overklokt 1 of 2 cores op het moment dat de omstandigheden het toelaten. Bij het overklokken worden alle cores op dezelfde snelheid gezet, waardoor XFR teniet gedaan wordt. De scores zijn netjes te noemen en ietsjes beter dan het MSI bord wat eerder getest is.

[img]https://www.rooieduvel.nl/reviews/banners/Gigabyte/Conclusie.jpg[/img]

Ryzen 2 (eigenlijk 1.5) zorgt er voor dat alle fabrikanten nieuwe moederborden uitbrengen en dat is eigenlijk helemaal niet slecht. Op die manier kunnen verbeteringen aangebracht worden, die bij de X370 borden ontbraken of niet goed geïmplementeerd waren. Denk hierbij aan een verbeterde stroomvoorziening voor de processoren. De X470 Aorus Gaming 7 Wi-Fi is het nieuwste topmodel van Gigabyte en dat is te zien aan het hele moederbord.

Het meest opvallende van het hele moederbord moet toch wel de RGB verlichting zijn. Over het hele moederbord brandt er wel iets van RGB verlichting. Tevens is het mogelijk om LED strips en verlichting van de processor koeler aan te sluiten op het bord, zodat de complete verlichting gesynchroniseerd kan worden. Dit is allemaal aan te passen door middel van de RGB Fusion software wat te downloaden is.

Overklokken gaat prima met dit bord. De stroomvoorziening is helemaal in orde en er is zelfs een extra 4-pins CPU connector aangebracht om de processor van genoeg stroom te voorzien. Natuurlijk is het verstandig om te zorgen voor voldoende koeling en dat lukt prima op dit moederbord. Er is zelfs een aparte backplate gemonteerd op het moederbord wat moet zorgen voor extra koeling voor de VRM’s. Nadeel hiermee is wel, dat sommige backplates van koelers te groot zijn om te monteren. Het is dus wel handig om hier naar te kijken als je gebruik gaat maken van een koelblok die een andere bevestiging heeft.

Opslagmogelijkheden zijn er ook genoeg. Met twee M.2 connectoren en zes SATA aansluitingen kun je helemaal los gaan met schijven en branders (mocht je die nog willen plaatsen). Let wel op de aansluitmethode. Het kan voor komen dat een SATA aansluiting niet meer beschikbaar is als je een SATA M.2 schijf gebruikt. Ook is er geen gebrek aan USB aansluitingen. Tien stuks op de achterkant van het moederbord met de mogelijkheid tot het aansluiten van nog eens 8 poorten via de headers. Je moet flink je best doen om alle connectors te gaan gebruiken.

De prijs op dit moment: ongeveer €240,-. Daarmee is het bord ietsjes duruder dan het high-end bord van Asrock, maar goedkoper dan de versies van MSI en Asus. En voor deze prijs krijg je een heel compleet bord terug.

Mocht je op- en/of aanmerkingen hebben of iets te vragen, dan hoor ik het uiteraard graag. Mocht je dit een leuke review vinden, dan hoor ik het dit natuurlijk ook graag. 🙂 Het motiveert mij om nog meer reviews te maken.
